モトコー3街区【店舗新築工事③電気設備・完成】

Share on Facebook

前回工事しました
モトコー3街区 【店舗新築工事①】
モトコー3街区【店舗新築工事② 床工事・クロス貼り】
に続いて、エアコンの設置と電気系の設備に入ります。

新店舗 改装工事 電気設備 エアコン モトコー 神戸市 トラブラン 葛原設備工業

この建物は壁に穴を開けることが禁止されています。
なので、エアコンの室内機と室外機をつなぐ配管や排水管等を通すために必要な穴を壁に開けることができない為、天井に配管等を通し屋根部分に室外機を設置しなくてはなりません。
◆養生と施工準備
電気回線 設備 エアコン 店内照明 看板 モトコー 内装工事 神戸市 トラブラン

先ずは看板の電源、エアコン、店内照明の電気回路を整えます。
◆分電盤・ブレーカー設備
ブレーカー設備 看板の電源 エアコン 店内照明 電気回路 神戸市 トラブラン 看板用電源 設置 内装工事 高架下 モトコー 神戸市 トラブランルームエアコン エアコン ドレンアップ 取付け工事 高架下 神戸市 トラブラン トイレに設置 ブレーカー 電気設備 分電盤 回路 神戸市 トラブラン

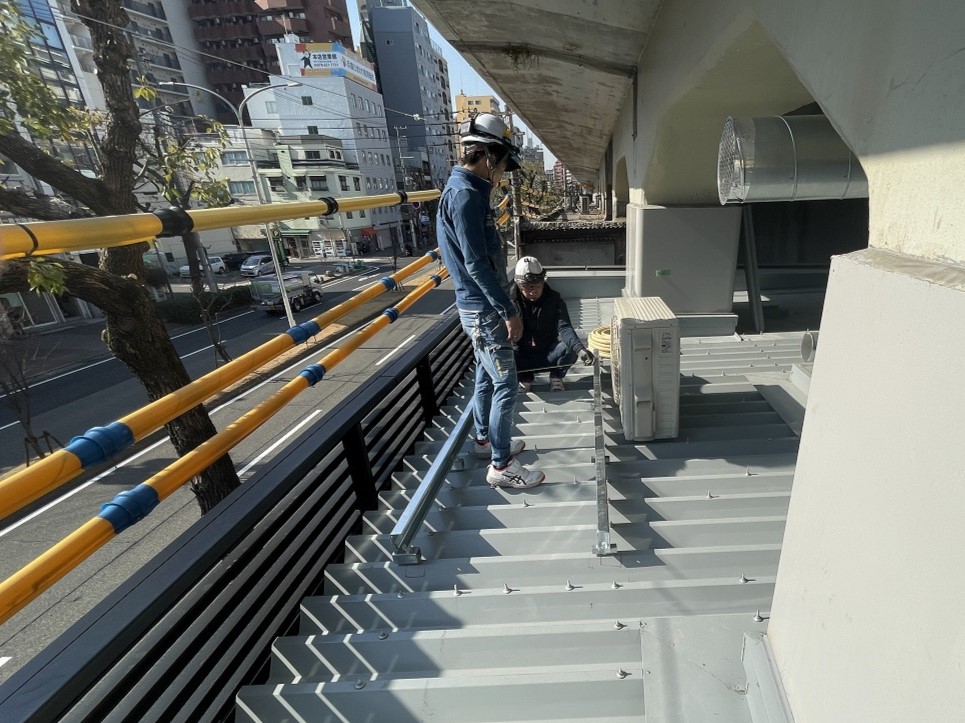

高架下の店舗屋根部分の折板屋根(せっぱんやね)に室外機を取付けるためのPCキャッチャーを設置します。
屋根までは細い階段を登るしかないので、重たい室外機を2人掛かりで運びました…。

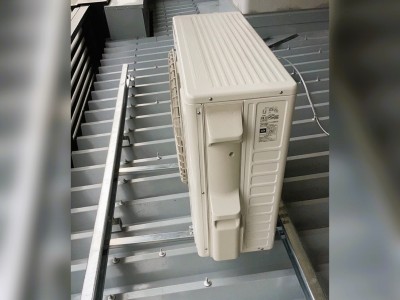

◆PCキャッチャー設置
屋上 折板屋根 PCキャッチャー 設置 室外機 店舗 内装工事 神戸市 トラブラン 屋上 運搬作業 エアコン 設置 室外機 店舗 内装工事 神戸市 トラブラン屋上 折板屋根 PCキャッチャー 室外機 設置 店舗 内装工事 神戸市 トラブラン 屋上 折板屋根 PCキャッチャー 室外機 設置 エアコン 内装工事 神戸市 トラブラン

室内エアコンを設置していきます。
今回は排水が難しい場所に設置する為、ドレンアップキットを併設し排水の逆流を防ぎながら排水(ドレン)を流す方法で設置します。
◆エアコンとドレンアップキット設置
室内エアコン設置 ドレンアップキット併設 モトコー 店舗 内装工事 トラブラン エアコン設置 店舗 内装 ドレンアップ 神戸市 モトコー電気設備 神戸市 トラブラン室内エアコン ドレンアップキット 設置 元町高架通商店街 再整備 トラブラン 室内エアコン ドレンアップキット 設置 元町高架通商店街 再整備 トラブラン

ドレンアップとは水を持ち上げて圧送し自然勾配によって排水する方法です。
◆ドレンアップキット設置
店内 エアコン ドレンアップ 自然勾配排水 ドレンアップキット設置 トラブラン 店内 エアコン 自然勾配排水 ドレンアップキット設置 神戸市 トラブラン

エアコンの排水はトイレ背面に通る縦排管(雑排水管)に合流させました。
今後、メンテナンスができるよう点検口を設けました。
◆点検口(トイレ背面)
トイレ 点検口 エアコン排水管 メンテナンス 元町高架通商店街 トラブラン トイレ 点検口 エアコン排水管 メンテナンス用 縦排管 雑排水管 合流 トラブラン

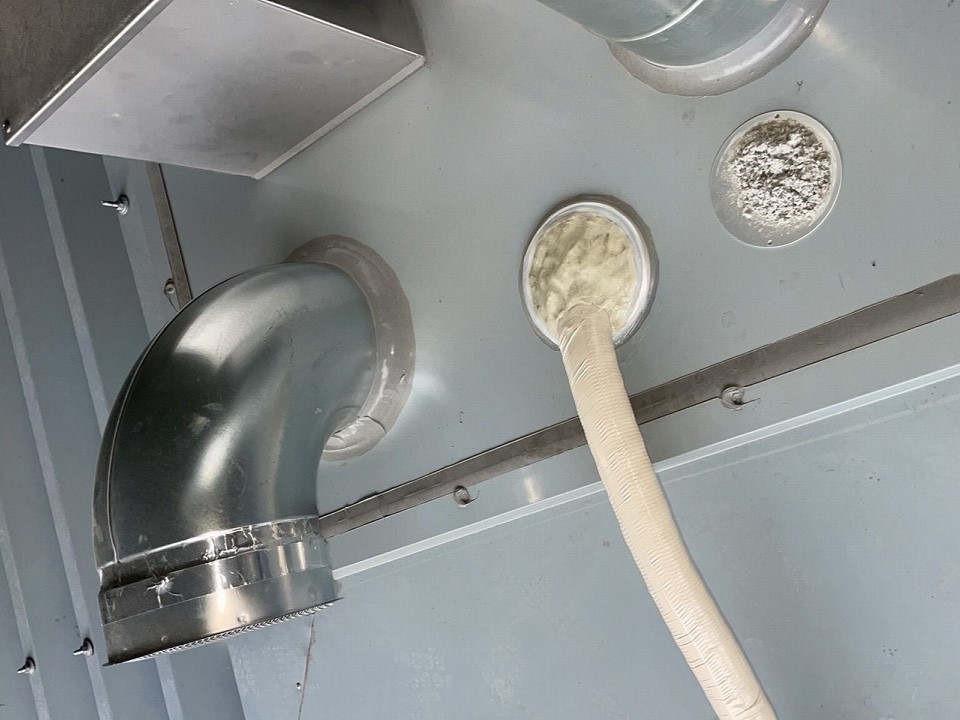

屋上には電気配管や設備配管、ダクト等を屋上へ貫通させるための屋上スラブ貫通部が設けられており、それを利用しエアコンの室内機と室外機をつなぐ配管や排水管等を天井上から通し取付けます。
◆天井と屋上(開口可能部分)
天井 屋上 エアコン 室内機 室外機 配管 取付け 電気配線 神戸市 トラブラン 屋上スラブ貫通部 屋上多目的ユニット 配管 室外機 取付け 店舗エアコン 神戸市 トラブランモトコー屋上 折板屋根 PCキャッチャー 設置 エアコン 神戸市 トラブラン モトコー屋上 折板屋根 店舗改装 室外機 設置 エアコン 神戸市 トラブラン

室外機の配管を取付けました。
◆室外機の配管設置
屋上スラブ貫通部 ユニット 配管 室外機 取付け 店舗エアコン 神戸市 トラブラン

新たに設備を増設する際、配管スペースなどの関係から屋上を利用する場合が多いですが屋上スラブ貫通施工を利用することで、複雑な工事や手間が不要で大幅な工期の短縮が可能となります。
◆屋上スラブ貫通施工
屋上スラブ貫通部施工 配管 室外機 取付け 店舗エアコン 神戸市 トラブラン 屋上スラブ貫通部施工 配管 室外機 取付け 店舗エアコン 神戸市 トラブラン

お店の看板サインを取付けます
◆店舗前看板
店舗 看板 サイン ロゴ 作成 新築工事 モトコー 神戸市 トラブラン

インフォメーションにもお店のロゴを取付けました。
◆案内看板
インフォメーション 案内看板 設置 モトコー3番街 内装工事 トラブラン インフォメーション 案内看板 設置 モトコー3番街 内装工事 トラブラン

お引越しを済ませ、いよいよオープンです。
以前の雰囲気も残しつつ、スタイリッシュなお店のイメージに
Tシャツもアクセサリーも今までよりも映える良い感じに仕上がりました。
◆AFTER
アビーロード 新店舗 完成 移転 内装工事 モトコー3番街 オープン トラブラン アビーロード 新店舗 完成 移転 内装工事 モトコー3番街 オープン トラブラン

=店舗情報=

神戸バンドTシャツ アビーロード
〒650-0014
神戸市中央区元町高架通3番-184号
(モトコータウン3番184号)
TEL(078)351-1811

営業時間10:00~19:00(年中無休)
